Станице за трансфер компресије смећа

Преглед производа

ЛИСЗ18А трансфер станице за компресију смећа је опрема за компресију и третман смећа са напредном технологијом и процесом које је наша компанија самостално развила у складу са потражњом домаћег тржишта за санитарном опремом и начином прикупљања и преноса смећа.
ЛИСЗ18А компресија смећа Трансфер станице користе технологију хоризонталне компресије. Компресор и канта за смеће су интегрисани, а сакупљено лабаво кућно смеће се компресује директно у затворену канту за смеће како би се смањила запремина, испустиле канализација и гас садржани у смећу, а затим се пребацио у одвојиви камион за смеће. Опрема има карактеристике мањег мириса, нема секундарног загађења, мале окупационе површине, флексибилности и тако даље. Посебно је погодан за реконструкцију нове трансфер станице и старе станице у урбаним срединама где је отежано прибављање земљишта и мала локација.

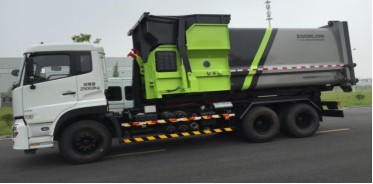

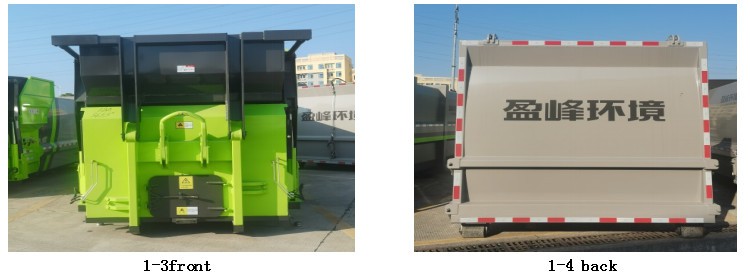

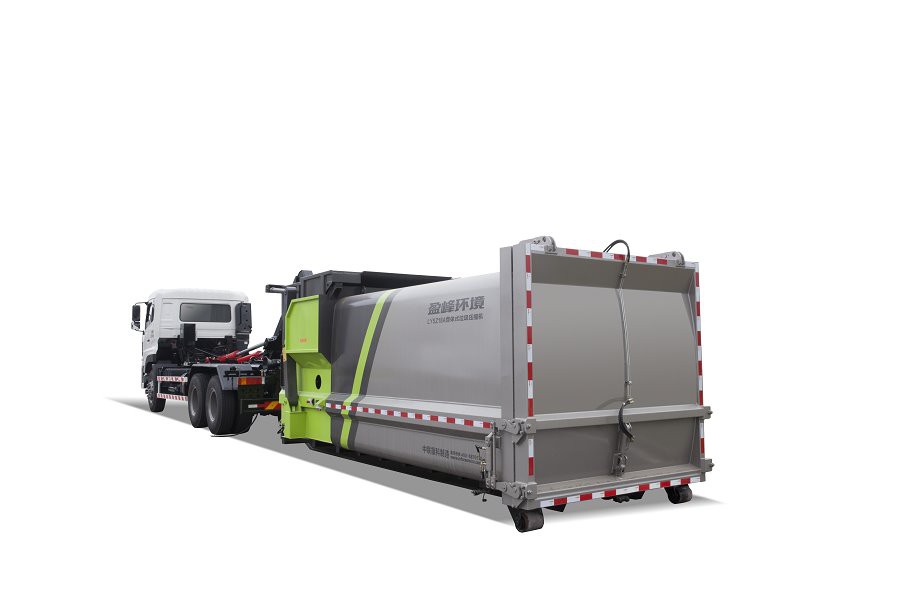

Слика 1-5 ЛИСЗ18А интегрисани компресор за смеће и његова пратећа возила
Табела 1-1 Конфигурација интегрисаног компресора за смеће ЛИСЗ18А

Преглед функција

ЛИСЗ18А станице за компресију смећа се углавном користе за сакупљање смећа на рикшама и малим моторним возилима испод 1,5 тоне и мање од 1,8 метара ширине, као што је приказано на слици 2-1 и слици 2-2.

Слика 2-1 Материјали на рикшиСлика 2-2 Утовар средњих и малих моторних возила

Обим примене
Углавном се користи за сакупљање и преношење кућног смећа са урбаних улица, комерцијалних четврти, стамбених фабрика, школа и болница.

Главна структура и карактеристике перформанси

Интегрисани компресор за смеће ЛИСЗ18А се углавном састоји од склопа канте за компресију, склопа кутије за смеће, склопа главе, врата за истовар, механизма за довод, механизма за закључавање, хидрауличког система, електричног система итд. (Слика 4-1):

1, склоп компресијске корпе, склоп кутије за смеће је да изврши операцију компресије компоненти, компресијска канта је канал компресије за смеће, смеће је компримовани контејнер за складиштење.

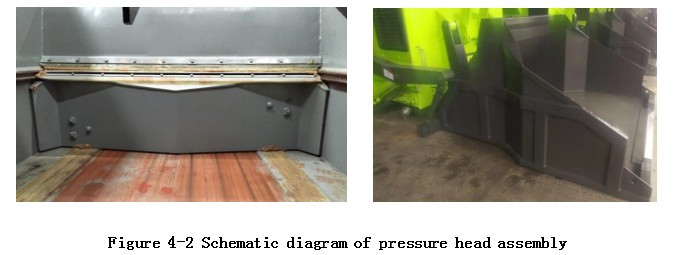

Склоп потисне главе је механизам притиска за пресовање смећа из канте за компресију у канту за смеће, који може ефикасно да дроби и компримује смеће (слика 4-2).

Склоп предњих врата су врата за одржавање склопа потисне главе и компресијског цилиндра, а такође и врата за чишћење за редовно чишћење смећа у задњој шупљини потисне главе.

Врата за пражњење су уређај за испуштање смећа.

ЛИСЗ18А монолитни компресори за смеће користе начин прикупљања и транспорта са прекретном кашиком. Механизам за превртање је уређај за напајање компресора и инсталиран је на предњем делу блока компресора (слика 4-3).

Слика 4-3 Шематски дијаграм механизма корпе за превртање
Електрични систем (слика 4-4) је контролни центар компресора. Све радње контролише ПЛЦ програм, који може да реализује следеће главне функције: (1) заштита хидрауличког система: када је температура уља хидрауличног система висока, систем ће аутоматски покренути систем хлађења. Када је температура уља прениска, систем аутоматски покреће систем за грејање хидрауличног уља, све док температура уља не порасте на одговарајућу температуру (опционо); (2) може се реализовати аутоматски циклус компресије, када се притисне дугме циклуса компресије, глава притиска се може аутоматски померати напред и назад у комори за компресију; (3) Може да реализује аутоматску дијагнозу квара, када компресор не може нормално да ради, може аутоматски проценити узрок квара и приказати на екрану; (4) Аларм притиска: Када се смеће у кутији за смеће притисне на постављене захтеве, анализом вредности притиска хидрауличког система, из перспективе безбедности, заштитне опреме и ефикасности, систем ће аутоматски алармирати у овом тренутку.

Хидраулични систем (Слика 4-5): цела хидраулична пумпна станица је инсталирана на носач пумпе типа фиоке, компактне структуре, уштеде енергије и заштите животне средине. Главне компоненте система усвајају познате брендове у земљи и иностранству како би осигурали високу поузданост и ниску буку.

Слика 4-5 Шематски дијаграм хидрауличког система

Главни технички параметри производа
Табела 5-1 Техничке спецификације интегрисаног компресора за смеће ЛИСЗ18А

Главне предности
1, Анализа функционалних карактеристика
У компресионој комори је постављен уређај против одскока, који има функцију дробљења и спречавања одскока смећа (слика 6-1).

Слика 6-1 Шематски дијаграм уређаја против одбијања

Са функцијом комутације фазног низа трофазног напајања, згодно је и брзо променити фазу мотора без поновног ожичења.
Са функцијом ЛЦД дисплеја, може да прикаже рад опреме на екрану, укључујући, али не ограничавајући се на: динамички приказ количине смећа, савете о погрешном раду, статус опреме у раду, приказ резултата самодијагнозе грешке, функцију подешавања програма.
Са алармом пуног притиска и функцијом приказа.
Аутоматско одвођење топлоте и функција грејања хидрауличног система (опционо).
Функције двоструке контроле жице и додира (опциони бежични даљински управљач) (слика 6-2).

Слика 6-2 Екран осетљив на додир, жичани контролер и бежични даљински управљач
Са функцијом контроле заустављања у нужди.

Када је компресиона глава у било ком положају, може се присилно вратити на почетни радни бит.

Са аутоматским алармом грешке и функцијом аутоматске дијагнозе.

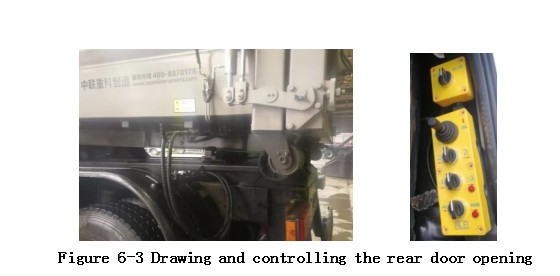

Задња врата кутије опреме имају хидраулично закључавање. Стандардна конфигурација: отварање и закључавање задњих врата кутије опреме може се директно контролисати у кабини одвојивог камиона за смеће применом силе из хидрауличког система извлакача. Опционо: Напаја га електрични контролни систем колица и покреће га мали агрегат. Може директно да контролише отварање и закључавање задњих врата кутије у кабини уклоњивог камиона за смеће (слика 6-3).


Уређај има функцију ГПС позиционирања, функцију преноса података, функцију даљинског управљања, функцију интелигентне услуге (опционо).
2, Увод у стабилност и поузданост
2.1, Бочне и доње плоче компресионе коморе ЛИСЗ18А заварене су челиком високе чврстоће дебљине веће или једнаке 8 мм.
2.2, Бочне и доње плоче склопа главе ЛИСЗ18А заварене су од челика високе чврстоће дебљине веће или једнаке 8 мм.
2.3, Канта за отпатке као целина је велика лучна структура, дебљина плоче већа или једнака 4 мм, материјал: К355Б.
2.4, Све изложене површине од црних метала се третирају са превенцијом рђе, а челик у директном контакту са смећем третира се киселином, фосфатирањем и пасивацијом.
2.5, Опрема усваја ПЛЦ контролу, може аутоматски подесити потисак уљног цилиндра према оптерећењу компресије смећа, тако да се смеће равномерно и компактно распоређује у кутији.
2.6, Кључне компоненте опреме: хидраулички блок вентила, пумпа за уље, мотор и електронске управљачке компоненте усвајају познате брендове у земљи и иностранству. Кључне електричне компоненте испуњавају ЦЕ безбедносне стандарде и усвајају водоотпорни утични дизајн (слика 6-4).

2.7,Све ротационе шарке су направљене од специјалних самоподмазујућих лежајева или зглобних лежајева, а површина клипњаче цилиндра је хромирана, која има јаку отпорност на хабање и отпорност на корозију како би се обезбедио век трајања у тешким условима.

3, Увођење уштеде енергије и заштите животне средине

3.1, Мала површина, без цивилне изградње или само једноставна грађевинска градња, економична и практична, флексибилна, погодна за сакупљање и преношење свих врста кућног смећа.

3.2, ручна контролна кутија са жицом, ефикасно побољшава радно окружење оператера.

3.3,Патентирани механизам за закључавање истовара и структура заптивања, како би се осигурало да процес компресије и процес преноса отпада нема цурења канализације.

3.4,Интегрисани компресор за смеће ЛИСЗ18А покреће једна пумпа када је систему потребан висок притисак или двострука пумпа када је систему потребна велика брзина, што је ефикасно и штеди енергију уз ниску топлоту система.

4, карактеристике и предности производа

4.1,Добре еколошке перформансе, без излагања, распршивања, појаве капања у процесу пристајања и преноса смећа.

4.2ЛИСЗ18А компресорска хидраулична пумпна станица, наша компанија користи високу ефикасност, уштеду енергије, поуздане перформансе двоструке пумпе, домаћи и страни слични производи углавном користе један погон пумпе.

4.3, механизам за закључавање врата за истовар компресора, домаћи и страни слични производи углавном усвајају компресију заптивне траке која се не може подесити у режиму закључавања, наша компанија користи подесиви зазор за закључавање механизма за дизајнирање тачне контроле компресије заптивне траке. Добро заптивање (слика 6-5). Уређај за растерећење притиска против одвајања врата за истовар усваја структуру двоструке хидрауличке браве како би се ефикасно спречио феномен раздвајања узрокован реакционом силом заптивне траке (слика 6-6).

4.4, ЛИСЗ18А компресори имају излаз за канализацију са сваке стране за одвод отпадних вода из компресора (слика 6-7).

Слика 6-5 Шематски дијаграм механизма за закључавање Слика 6-6 Шематски дијаграм хидрауличке браве уређаја за закључавање репних врата Слика 6-7 Шематски дијаграм уређаја за испуштање канализације

Уведен је процес операције
1,ЛИСЗ18А Интегрисани компресор за смеће (слика 7-1)

Слика 7-1 Ток процеса за интегрисани компресор за смеће ЛИСЗ18А
Сакупљање и компресија смећа (слика 7-2)

Након што градски становници одвозе смеће људским скутером, трициклом или малим кипером до компресора, смеће у механизам за довод компресора корпе за смеће, а оперативна институција ће бацити смеће у компресорску комору за смеће, дугме за рад циклуса компресије за сипање у комору за компресију смеће је компримовано, поновите поступак док се не пријавите полицији. Горњи резервоар је прекривен изнад компресијске канте и налази се у стању преноса.
1.2, Паковање уђите у аутобус
Камион за истовар смећа вагона се сипа у предњи део компресора, тако да је кука вучне руке поравната са куком компресора, а камионом за истовар смећа вагона се управља да повуче компресор и закључа компресор.
1.3, Транзит смећа
Покрените уклоњиви камион за смеће да компресор пун смећа изнесете са станице за смеће на депонију или другу локацију за одлагање смећа.
1.4, Након што камион са стрелом стигне на депонију или другу депонију смећа, уређај за закључавање врата за истовар на компресору се отпушта кроз хидраулички систем камиона са стрелом, а затим се покреће механизам за подизање стреле за подизање компресор док се смеће у кутији потпуно не испразни.


Слика 7-3 Шематски дијаграм истовара контејнера

Инсталација опреме и потребе за водом и струјом

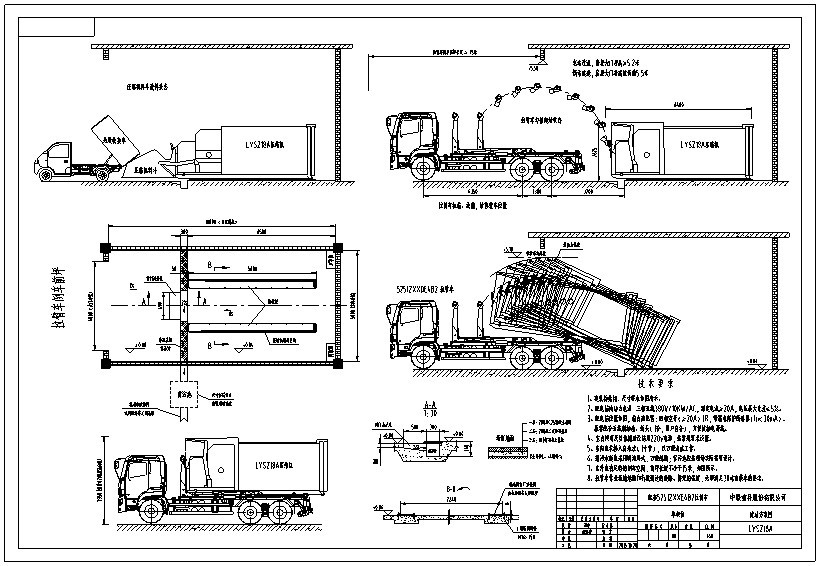

Корисници могу да одреде конфигурацију опреме станице за смеће и возила на основу локалне географске локације и капацитета за одлагање смећа. Следећа слика (слика 8-1, 8-2) приказује стандардно једнобитно решење интегрисаног компресора за смеће ЛИСЗ18А само за вашу референцу.
Захтеви за напајање у једној позицији: Купац ће обезбедити трофазно, петожилно, екстерно напајање од 380В/10кВ, опремљено одговарајућим прекидачем са заштитом од цурења (Ин < 30ма).="" удаљеност="" између="" извора="" напајања="" и="" компресора="" не="" сме="" бити="" већа="" од="" 10="">
Захтеви за извор воде: конвенционална вода, минимална улазна цев је 1 инч.
Захтеви за зграду: ЛИСЗ18А мора имати минималну висину од 6 м у згради, минималну слободну висину од 5,5 м у капији и минималну ширину капије од 4 м.
Цртежи и техничка упутства само показују захтеве за уградњу опреме. Пројектант може пројектовати објекте као што су салони за особље, тоалети, канализациони бунари и бунари за седиментацију према околним условима. Да би се олакшало јаружање, препоручује се да се септичка јама постави на отвореном.
